El nuevo comando de proyección 2D de pCon.planner crea automáticamente una representación vectorial del producto seleccionado y para los lados seleccionados. Una proyección 2D es una imagen bidimensional que se obtiene proyectando un modelo tridimensional, o una parte seleccionada, en el plano especificado.
Esta función está disponible en pCon.planner PRO.
Cree proyecciones 2D
Es muy fácil de usar:
- Seleccione las geometrías deseadas
- En el menú “Editar“, seleccione el comando “Proyección 2D“
- Seleccione el lado para el que desea crear la proyección 2D
- También puede generar múltiples proyecciones simultáneamente. Para hacer esto, después de seleccionar la función, haga clic con el botón derecho y seleccione “Vistas predeterminadas” o “Todas las vistas”.
![Proyección lateral 2D del Lounge Chair de Vitra](https://www.easterngraphics.com/pcon/es/wp-content/uploads/2021/05/Projection-2D-pCon.planner-2-1024x667.jpg)
¿Qué puede hacer con las proyecciones 2D?
Una vez que haya creado las proyecciones, puede usarlas de muchas maneras: su imaginación es el único límite. Por ejemplo:
- Hoja de producto. Úselas en el Diseño de impresión para crear una hoja con detalles de los productos y los materiales seleccionados.
- PowerPoint o Illustrator. Exporte como un archivo SVG (Scalable Vector Graphics) y procese en PowerPoint o Illustrator. Utilice el comando ‘Gráficos vectoriales’ disponible en el menú ‘Presentación’ (versión pCon.planner PRO)
- Exporte DWG. Seleccione las proyecciones y guárdelas como DWG o DXF usando la función “Guardar selección” en el menú “Archivo”.

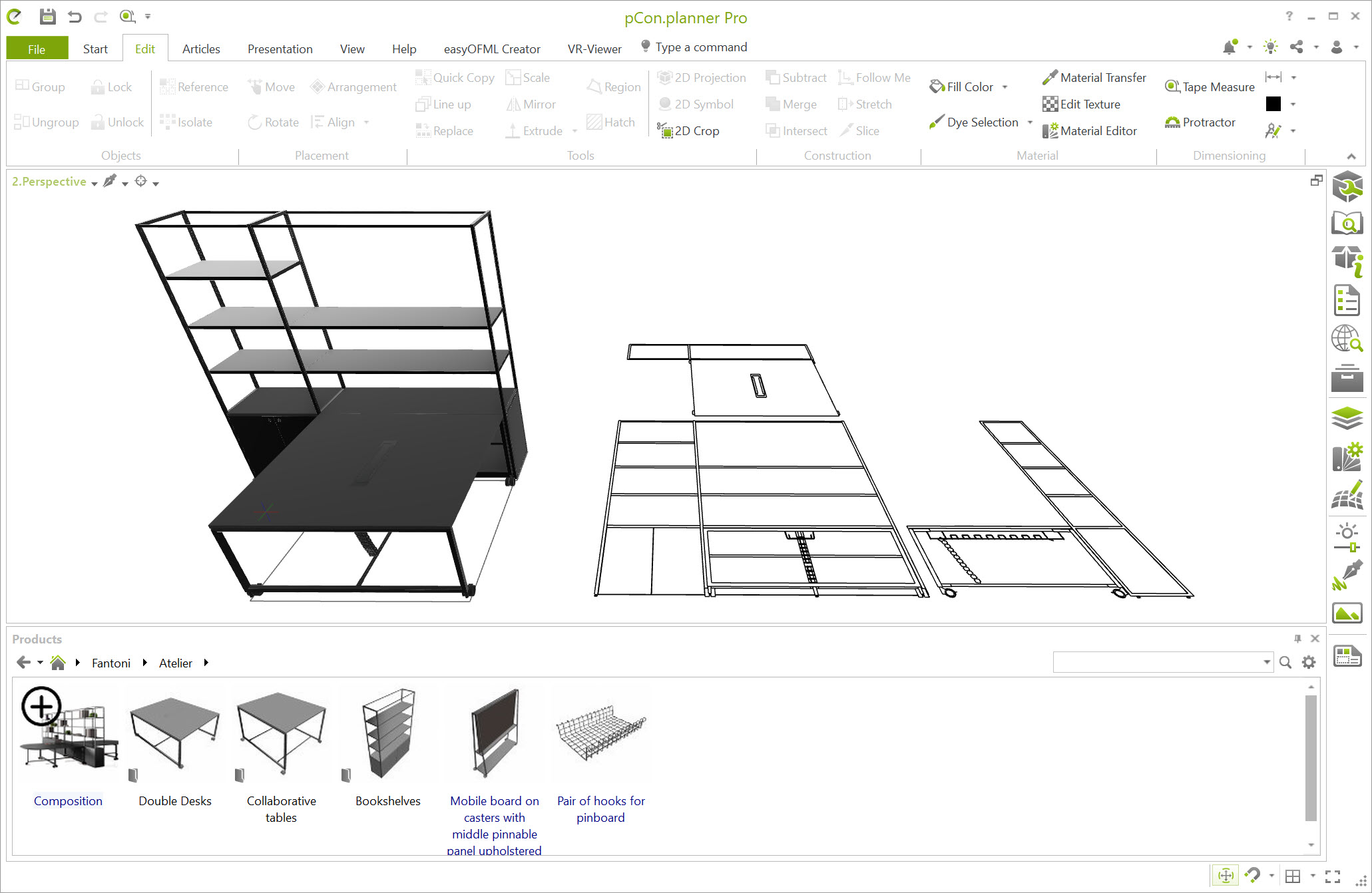

![Proyecciones de una composición de la serie Atelier de Fantoni](https://www.easterngraphics.com/pcon/es/wp-content/uploads/2021/05/Projection-2D-pCon.planner-3-1024x667.jpg)
Vea el webinar que hicimos sobre las funciones de pCon.planner 8.5, incluida la proyección 2D.
